4096 pikseli Salve DMX LED Controller H802RA 4 porty Materiał ze stopu aluminium

H802RA;4 porty ((4096 pikselów) kontroler pikseli LED;support Art-Net dla MADRIX,potrzeba pracy z siecią lub kontrolerem marster ((H803TV/H803TC)

1Wprowadzenie

H802RA to czteroportowy sterownik wyjściowy, który wykorzystuje protokół Ethernet i obsługuje protokół Art-Net.Interfejs sieci wejściowej może być podłączony do sterownika głównego lub komputera.

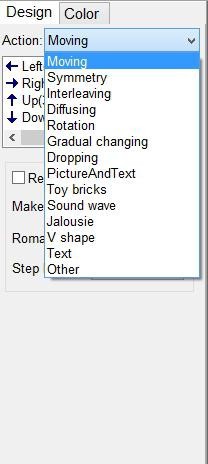

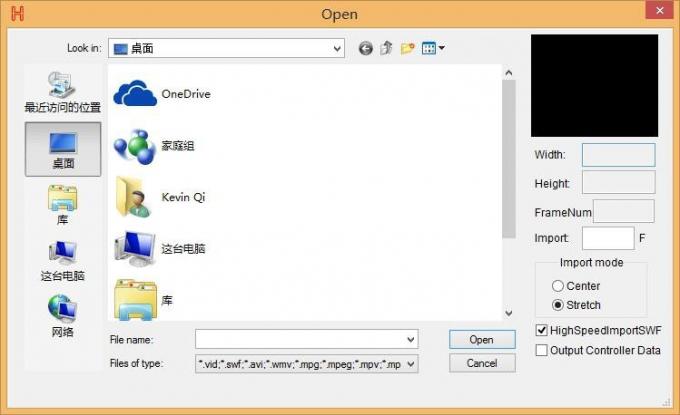

Oprogramowanie internetowe to LED Studio i Madrix, oprogramowanie offline to LED Build.

2- Wspierać chipy kierowców.

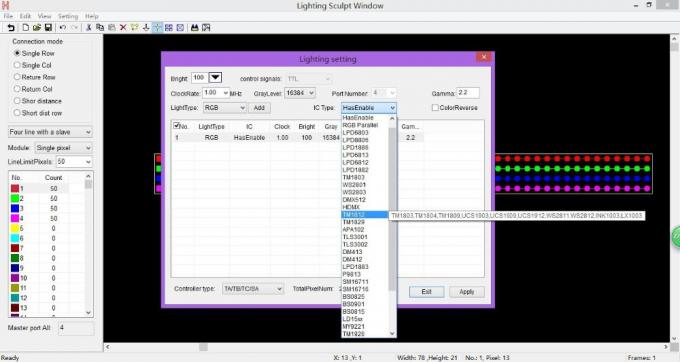

DMX512, HDMX, LPD6803, LPD8806, LPD1882, LPD1889, LPD1883, LPD1886, TM1812, TM1809, TM1804, TM1803, TM512, TM1926, TM1913, TM1914, TM1814, UCS6909, UCS6912, UCS1903, UCS1909, UCS1912, UCS512, UCS8904,APA102, APA104, P9813, WS2801, WS2803, WS2811, WS2812, WS2821, SM16716, SM16711, INK1003, LX1003, MY9221, MBI6021, MBI6024, LD1510, LD1512, LD1530, LD1532, itp.

W przypadku UCS8904 H802RA kontroluje maksymalnie 3200 pikseli.

W przypadku innych układów H802RA kontroluje maksymalnie 4096 pikseli.

3. Wykonanie

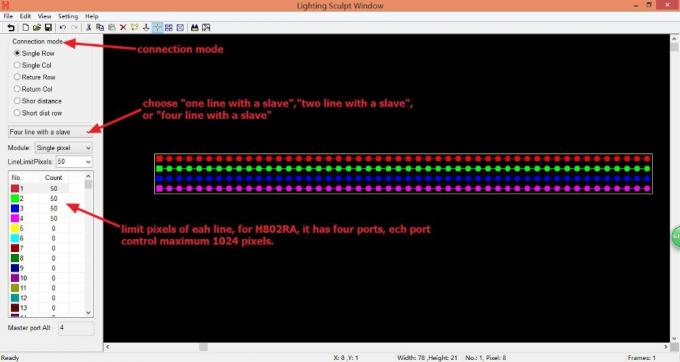

(1) Cztery porty, maksymalnie 4096 pikseli.

2) Wspiera protokół Art-Net, dzięki czemu H802RA może pracować z MADRIX.

(3) Adres dla układów sterowania TM i UCS DMX512, np. TM512, UCS512.

(4) Konfiguracja jako powtarzacz lub wzmacniacz przez LED Studio.

(5) Praca z głównym sterownikiem lub komputerem.

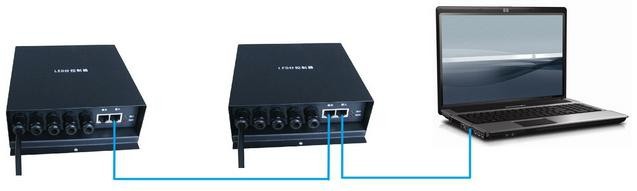

Odległość między dwoma sterownikami wynosi do 100 metrów.

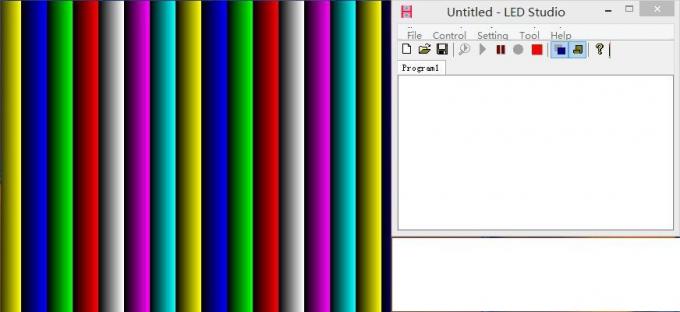

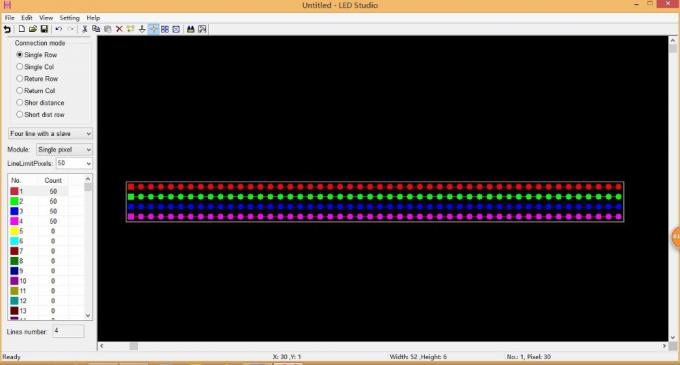

Podłącz się do komputera, oprogramowanie jest LED Studio lub Madrix.

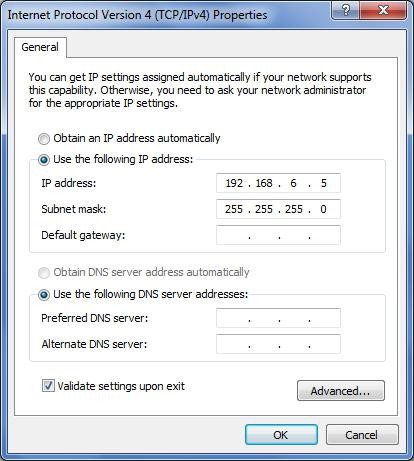

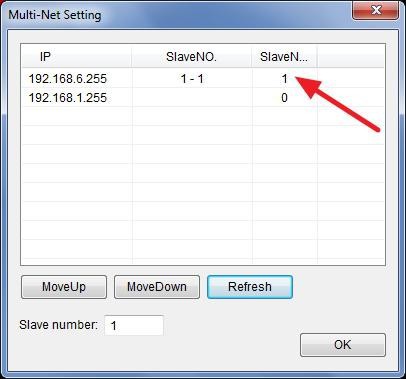

Udzielenie adresu IP dla H802RA

Zazwyczaj nie musisz ustawiać MAC i IP, będą miały określone numery, gdy podłączysz H802RA do komputera.

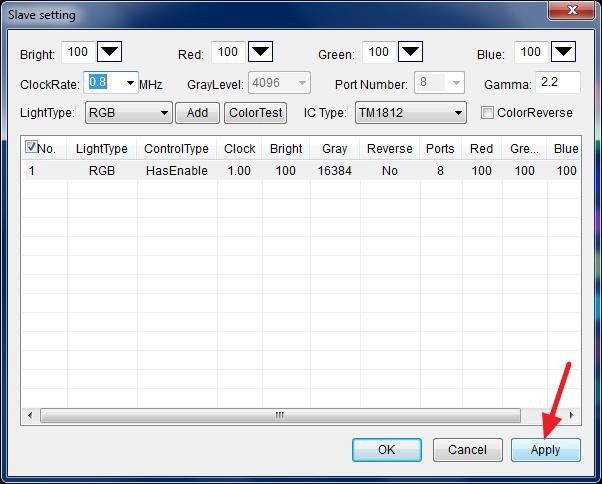

Zegar ma 250K, 500K, 750K trzy opcje, działa tylko wtedy, gdy używasz Madrix.

¢Art-Net Liczba sterowników ¢ jest używana do ustawienia liczby sterowników całkowicie podłączonych podczas korzystania z Madrix.

W celu określenia adresu TM lub UCS DMX512 należy wybrać numer kanału każdego z chipów, a następnie kliknąć pozycję OK.można adresować maksymalnie 1024 pikseli ((1 piksela obejmuje 3 lub 4 kanały) raz. Sposób podłączenia: podłącz GND, D-, D+, PI ((linię adresową) do GND, D-, D+, kliknij na kontrolerze, a następnie kliknij OK, po kilku sekundach światła zmienią się z białego na zielony.adres zostanie zaktualizowany.

Wybierz pozycję "Wzmacniacz/powtórnik" i kliknij pozycję "OK", H802RA zostanie skonfigurowany jako wzmacniacz lub powtarzacz.

7- Ustawienie Madrycy.

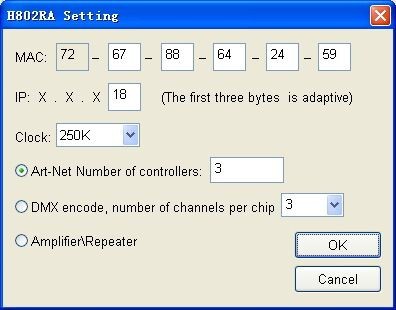

Podłącz H802RA do komputera, otwórz LED Studio. Kliknij Setting -- H802RA setting , wybierz Art-Net Number of controllers i wprowadź numer, na przykład 3, a następnie kliknij OK .

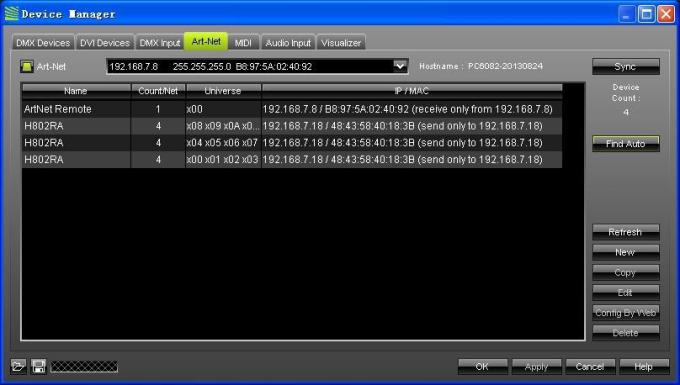

Otwórz Madrix, naciśnij F4, wyświetl okno Manager urządzeń wybierz etykietę Art-Net i zaznacz opcję Art-Net wybierz adres IP, który rozprowadziłeś dla H802RANastępnie kliknij "Znajdź automatycznie", aby znaleźć urządzenie Art-Net..

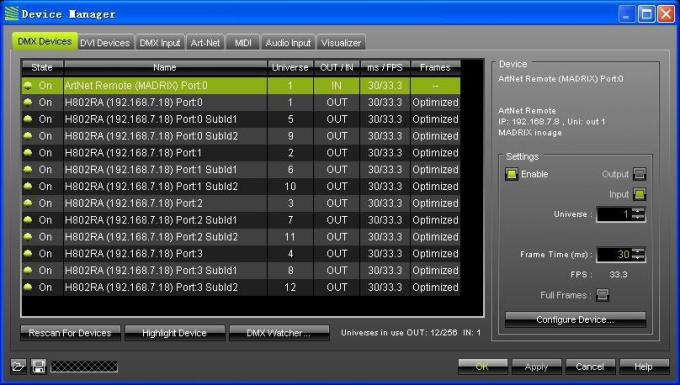

Kliknij etykietę "Urządzenia DMX", wybierz wszystkie wszechświaty H802RA, zaznacz opcję "Włącz" po prawej stronie i kliknij "Zastosuj", aby włączyć wyjście DMX.

8Definicja portów

GND CLK DAT

W przypadku układów podwójnej linii łącz GND, CLK, DAT

W przypadku układów jednoliniowych podłączyć GND, DAT

W przypadku DMX512 połącz GND, D-, D+, linię adresową z CLK

W przypadku TM1926, TM1913, TM1914, TM1814, podłącz GND, D+
